标准尺寸：40、50和63
准确度等级：2.5
量程：可用于测量氧气和乙炔压力，测量范围0...0.1到0...40 MPa，所有其他同等负压量程或正压和负压联程
压力限值
稳定性：3/4 x 满量程值
波动性：2/3 x 满量程值
过压保护：满量程值
允许温度
环境温度：-40 ... +60℃
介质温度：最大为+60℃
温度影响：当测量系统的温度在参考温度（+20℃）附近波动时，最大变化为量程的 ±0.4%/10K
过程连接
铜合金，径向安装带限流螺丝
表圆直径40：G1/8B，SW14
表圆直径50，63：G1/4B，SW14
测量敏感元件
铜合金（乙炔表，最大70%铜含量）
C型或螺旋型
传动系统：铜合金
表盘：白色塑料，带有止位销
指针：黑色塑料

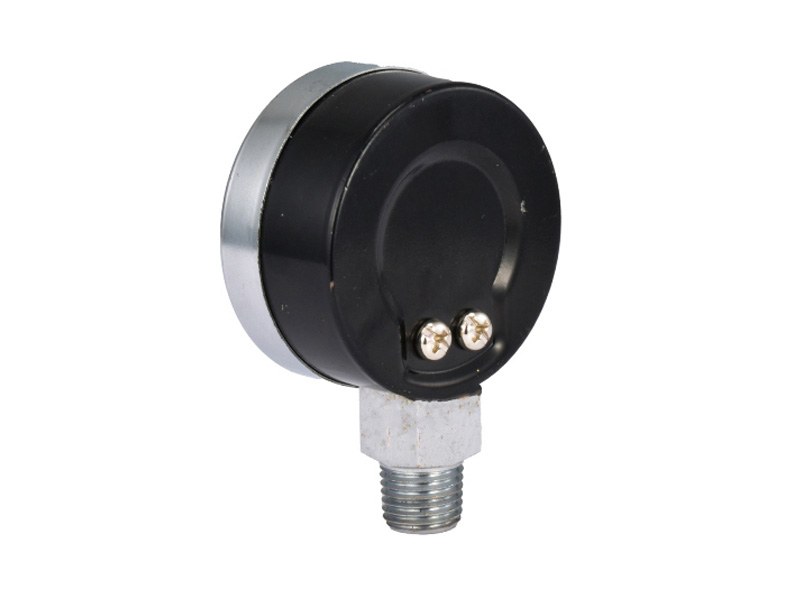

表壳：表壳带金属铜漆且表壳背部带压力泄出口
表玻璃：有机玻璃卡装表玻璃
选项：其他过程接口、黄铜或不锈钢表壳、滑入式安装罩面、轴向安装（背部安装）、用于调节阀组系统的乙炔表符合 标准ISO 7291（通过BAM测试）
订货说明：型号 / 表圆直径 / 压力范围 / 压力连接接口尺寸 / 特殊选项
| 表圆直径 | 几何尺寸 mm | 重量 kg |
|||||
| a | b | D | G | h±1 | SW | ||
| 40 | 9.5 | 26 | 39 | G☒B | 36 | 14 | 0.09 |
| 50 | 9.5 | 28 | 49 | G☒B | 45 | 14 | 0.11 |
| 63 | 9.5 | 28 | 62 | G☒B | 53.5 | 14 | 0.15 |
